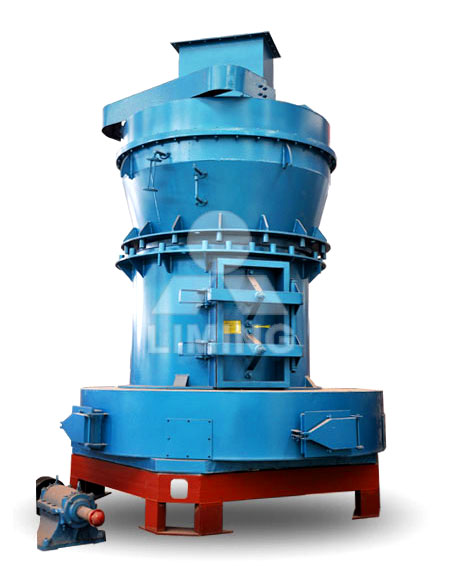

超壓梯形磨簡介
超壓梯形磨粉機歷經黎明重工專家多年潛心研制及創新性的開發，根據磨機用戶的使用與建議，在高壓懸輥磨粉機的基礎上更新改進設計而成，為廣大的國內外用戶提供了一種新型、、節能的高細制粉設備。該機型采用了梯形工作面、柔性連接、磨輥聯動增壓等五項磨機專利技術，是超壓梯形磨粉機在磨機領域的又一創新型表現
-
1粉碎效果良好
-
2巧妙減震設計
-
3平衡彈簧
-
4高密度葉輪裝置
-
5節能離心引風機
超壓梯形磨性能特點
推薦指數：
1、良好粉碎效果
多級階梯狀磨輥磨環設計，降低了物料下滑速度，延長了碾壓時間，提高了成品細度和產量。
2、巧妙減震設計
主機與選粉機采用軟聯結，減震彈簧與密封帶合力減輕了震動和噪音，切避免了共振。
3、平衡彈簧
利用杠桿原理將磨輥總成通過拉桿和水平放置的彈簧聯結一起，其產生的徑向力避免了大塊物料進入磨腔后對主軸和軸承的損耗，提高了使用壽命。
4、高密度葉輪裝置
在成品細度不變的情況下，高密度、高精度葉輪比低密度葉輪轉速低，減少了氣流阻力，同等動力下成品產量提高50%以上，細度更優。
5、節能離心引風機
葉輪式節能風機，效率比直葉片老式風機大大提高。
超壓梯形磨案例現場

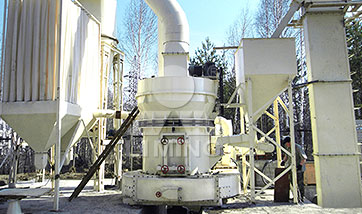

加工石灰石磨粉機客戶現場
磨粉機：TGM160，整機額定功率282.5KW
原料與成品：把石灰石加工成電廠脫硫劑，250目=D95
運行實例：北方一客戶，單臺時產11噸
客戶評價經過多方考察之后，我選擇了黎明重工的TGM160，平時加加油，耐磨件3年換了一套，生產上就沒別的憂慮了。關鍵的是脫硫劑的質量與產量都很有保障，讓我與電廠的合作也越來越好！

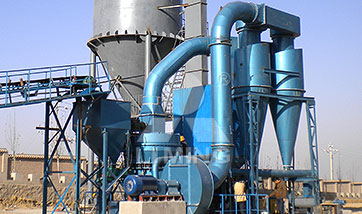

加工石膏粉機客戶現場
磨粉機：TGM130，整機額定功率157.5KW
原料與成品：325目=D95，6 t/h左右
運行實例：南方一客戶，2臺并裝
客戶評價3年前裝了一臺黎明的T130，運行非常好，后來又買了一臺，兩臺并裝，運轉穩定，沒有出現過任何故障問題，黎明是大公司、大品牌，產品質量就是不一般！

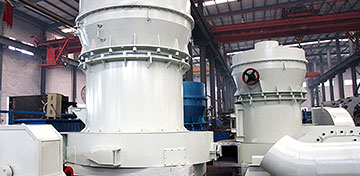

加工重鈣磨粉機客戶現場
磨粉機：TGM160，整機額定功率282.5KW
原料與成品：青石，250目，14t/h
運行實例：重鈣石粉廠，3臺并裝
客戶評價以前使用球磨機，能耗大，過磨現象嚴重，國家政策提倡使用節能型磨粉機，后來投產了3臺黎明重工的大型超壓磨，該設備運轉噪音小，產量大，能耗低，環保也完全符合國家要求。
加工石膏粉機客戶現場
磨粉機：無煙煤，200目=D85，6—7 t/h左右
原料與成品：325目=D95，6 t/h左右
運行實例：某煤質活性炭廠
客戶評價高品質的煤粉是品質良好活性炭的重要基礎，使用黎明的超壓梯形磨TGM160，能夠滿足活性炭煤粉制備的嚴格要求，煤粉品質高，使用我們的活性炭能夠進入歐盟美國日本等發達市場。
超壓梯形磨系統
技術參數
|
型號
Model 技術參數 Specification 名稱 Items |
TGM100 | TGM130 | TGM160 | TGM190 | |
| 最大進料尺寸 | 25 | 30 | 35 | 40 | |
| 成品粒度 Final size(mm) |
0.8-0.045 最細可達0.038 | ||||
| 主機轉速(r/min) | 130 | 103 | 82 | 66 | |
| 磨輥 Roller |
數量(Piece) | 4 | 5 | 6 | 6 |
| 電機功率 Power (KW) |
主機功率(KW) | 37 | 75 | 132 | 200 |
| 風機功率(KW) | 37 | 75 | 132 | 200 | |
| 分析機功率(KW) | 5.5 | 7.5 | 18.5 | 18.5 | |
| 處理能力 Capacity(t/h) | 3-8 | 6-15 | 9-22 | 18-36 | |
| 外型尺寸 | 7325×7521×8200 | 8802×7505×9695 | 13025×7169×8355 | 16000×9400×9300 | |
| 注：表中處理能力指粉磨石灰石,其產品的通篩率為80%。 | |||||
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
